Häufig gestellte Fragen zu PTFE-Kapillarröhrchen

PTFE-Kapillarschläuche werden verwendet, wenn ein herkömmlicher PTFE-Schlauch für die Anwendung zu klein ist. Seine kleine Bohrung eignet sich für den kontrollierten Flüssigkeitstransfer, die Probenahme, Isolierung, Analysegeräte und kompakte Baugruppen, bei denen der Innenraum begrenzt ist.

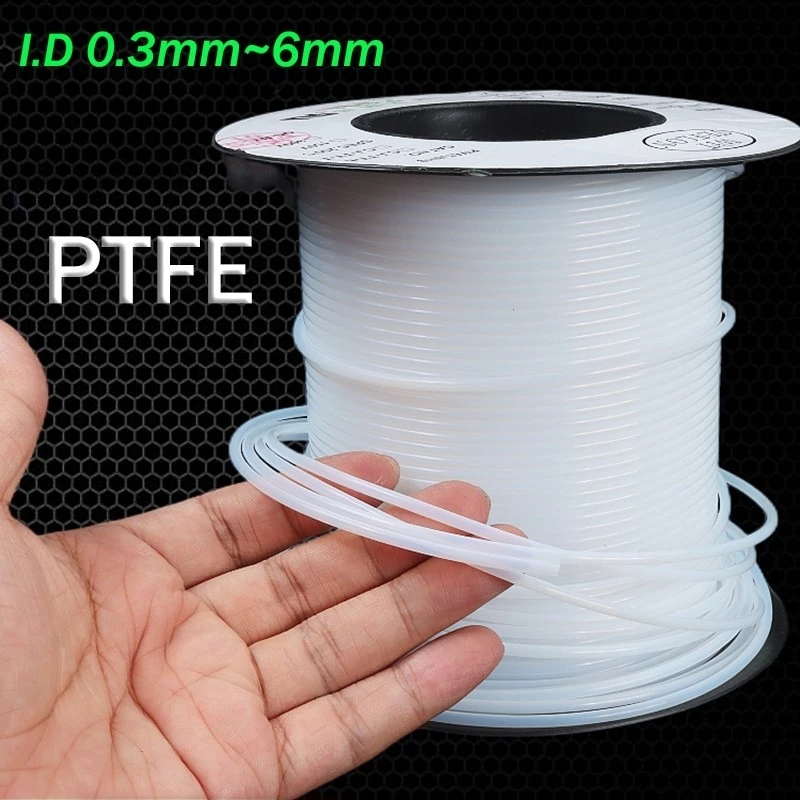

WITFLON listet derzeit PTFE-Kapillarschläuche mit typischen ID-Bereichen von auf0,3–5 mmund Produktbeispiele einschließlich1/32" Innendurchmesser × 1/16" Außendurchmesser, 1/16 Zoll Innendurchmesser × 1/8 Zoll Außendurchmesser, 1 mm Innendurchmesser × 2 mm Außendurchmesser, Und1,5 mm Innendurchmesser × 1,8 mm Außendurchmesser. Das Unternehmen bietet auch kundenspezifische Längen und OEM/ODM-Produktion an.

1. Wofür werden PTFE-Kapillarschläuche verwendet?

PTFE-Kapillarschläuche sind PTFE-Schläuche mit kleinem Durchmesser, die für Anwendungen entwickelt wurden, bei denen der verfügbare Platz begrenzt ist oder ein kleiner, kontrollierter Durchflussweg erforderlich ist.

WITFLON listet Anwendungen auf in:

• Medizin und Biotechnologie
• Chemische Verarbeitung
• Laborausrüstung
• Elektronik und Telekommunikation
• Automobil
• Luft- und Raumfahrt
• 3D-Druck
• Elektrische Isolierung

Bei Labor- und Chemieanwendungen trägt die glatte PTFE-Bohrung dazu bei, die Wechselwirkung zwischen der Rohrwand und dem transportierten Medium zu reduzieren. In medizinischen Geräten können kleine PTFE-Schläuche als Katheterauskleidung, Schutzhülle oder Teil einer mehrlumigen Struktur dienen.

PTFE-Kapillarschläuche sind besonders nützlich, wenn die Anwendung eine Kombination aus kleinem Innendurchmesser, chemischer Beständigkeit, geringer Reibung und elektrischer Isolierung erfordert.

2. Was ist die kleinste PTFE-Kapillargröße?

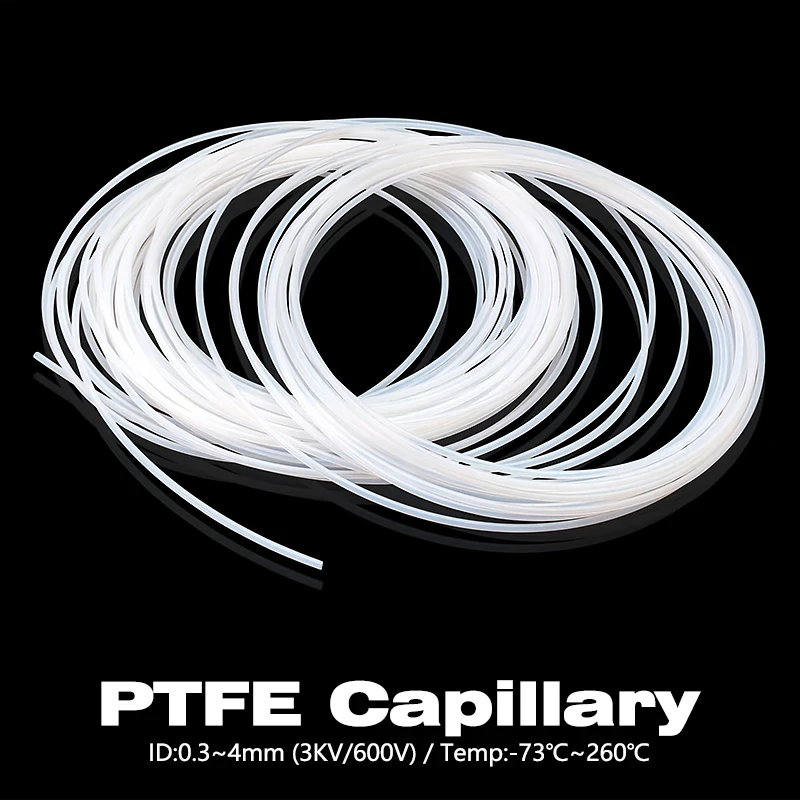

Auf der Seite zu PTFE-Kapillarschläuchen von WITFLON ist ein typisches Beispiel aufgeführtID-Bereich von 0,3–5 mm. Das heisst0,3 mm Innendurchmesserist der kleinste typische Innendurchmesser, der derzeit im veröffentlichten Kapillarspezifikationsbereich angezeigt wird.

Dies sollte jedoch nicht als universelles Minimum für jedes individuelle Projekt interpretiert werden.

Bei Rohren mit sehr kleinem Durchmesser hängt das praktische Minimum von Folgendem ab:

• Innendurchmesser
• Außendurchmesser
• Wandstärke
• Länge
• Materialqualität
• Erforderliche Toleranz
• Schlauchflexibilität
• Produktionsvolumen

WITFLON fertigt auch kundenspezifische Rohre auf der Grundlage von Zeichnungen oder technischen Spezifikationen, sodass Kunden, die eine Größe außerhalb des standardmäßig aufgeführten Bereichs benötigen, die erforderlichen Abmessungen zur technischen Prüfung einreichen können.

Typische WITFLON-Beispiele

3. Wie wird die Toleranz von PTFE-Kapillarrohren kontrolliert?

Bei Kapillarschläuchen beginnt die Toleranzkontrolle bereits beim Extrusionsprozess und nicht nur bei der Endkontrolle.

Die wichtigsten Dimensionen sind:

• ID – Innendurchmesser
• OD – Außendurchmesser
• Wandstärke
• Konzentrizität
• Länge

Eine kleine Änderung des Innendurchmessers kann die Fließeigenschaften einer Kapillare erheblich beeinflussen, während eine Änderung des Außendurchmessers zu Problemen führen kann, wenn das Rohr in eine andere Komponente eingeführt wird.

Auf der Seite zu kundenspezifischen Mehrlumenschläuchen für den medizinischen Bereich von WITFLON heißt es, dass Maßtoleranzen auf ungefähre Werte beschränkt werden können±0,03 mm bis ±0,05 mmfür bestimmte Produkte. Die tatsächliche Toleranz für PTFE-Kapillarschläuche hängt vom Durchmesser, der Wandstärke, der Struktur und der Kundenzeichnung ab.

Für ein Präzisionskapillarprojekt sollte der Kunde angeben, welche Abmessungen kritisch sind, anstatt einfach eine allgemeine „enge Toleranz“ anzufordern.

Empfohlene RFQ-Informationen

Innendurchmesser + Außendurchmesser + Wandstärke + Länge + Toleranz

Wenn das Rohr Teil eines Flüssigkeitssystems ist, stellen Sie außerdem Folgendes bereit:

Flüssigkeit + Durchflussbedarf + Temperatur + Druck

4. Können PTFE-Kapillarschläuche individuell angepasst werden?

Ja.

WITFLON bietet OEM/ODM-Produktion an und kann Rohre nach Kundenmustern oder technischen Zeichnungen herstellen. Auf der Kapillar-Produktseite wird ausdrücklich darauf hingewiesen, dass Muster oder technische Zeichnungen als Grundlage für die Produktion verwendet werden können und bei Bedarf Formen und Vorrichtungen zur Verfügung stehen.

Die Anpassung kann Folgendes umfassen:

Abmessungen

• AUSWEIS
• OD
• Wandstärke
• Länge
• Maßtoleranz

Material

• Reines PTFE
• Gegebenenfalls auch andere Fluorpolymer-Optionen

Aussehen

• Naturweiß
• Farbiger Schlauch
• Individuelles Erscheinungsbild

Struktur

• Gerade Bohrung
• Dünne Wand
• Besonderes Profil
• Mehrlumig

Für ein kundenspezifisches Kapillarröhrchen lässt sich die Machbarkeit am schnellsten feststellen, indem ein bereitgestellt wird2D-Zeichnung oder ein physisches Muster.

5. Was ist die maximale Betriebstemperatur?

WITFLON veröffentlicht unterschiedliche Temperaturwerte auf verschiedenen Produktseiten zu PTFE-Kapillaren.

Seine allgemeinen PTFE-Kapillarinformationen ergeben einen Temperaturbereich von ca-65 Grad bis +260 Grad, während einzelne Kapillarprodukte eine breitere Materialfähigkeit von ca. angeben-65 Grad bis +260 Grad. Auf den Seiten zu Standard-PTFE-Schläuchen wird häufig darauf hingewiesen-65 Grad bis +260 Grad.

Aus diesem Grund ist es besser, nicht jedem PTFE-Kapillarröhrchen einen Temperaturwert zuzuordnen.

Die tatsächlich zulässige Temperatur hängt ab von:

• PTFE-Qualität
• Innendurchmesser und Wandstärke
• Druck
• Kontinuierliches oder intermittierendes Erhitzen
• Mechanische Belastung
• Chemisches Medium

Bei einem technischen Projekt sollte WITFLON die Betriebsgrenze anhand der spezifischen Rohrspezifikation bestätigen, anstatt die maximale Temperatur des Materials als Arbeitstemperatur zu verwenden.

6. Können PTFE-Kapillarschläuche mit Chemikalien umgehen?

Ja. Die chemische Beständigkeit ist einer der Hauptgründe für die Wahl von PTFE-Kapillarschläuchen.

WITFLON beschreibt PTFE-Kapillarschläuche als hervorragend chemikalienbeständig und listet Anwendungen aufSäuren, Basen, Lösungsmittel und korrosive Medien. Das Unternehmen beschreibt seine Kapillarschläuche auch als geeignet für chemische Verarbeitungs- und Laboranwendungen.

Die PTFE-Bohrung ist dort nützlich, wo das transportierte Material relativ isoliert von der Rohrwand bleiben muss.

Typische Anwendungen sind:

• Chemische Probenahme
• Laboranalyse
• Übertragung korrosiver Flüssigkeiten
• Transfer hochreiner Reagenzien
• Pharmazeutische Ausrüstung
• Halbleiterprozesse

Dennoch sollte die chemische Verträglichkeit anhand der geprüft werdentatsächliche Chemikalie, Konzentration, Temperatur und Einwirkzeit. „Chemikalienbeständig“ sollte nicht als pauschale Zulassung für jede Chemikalie unter allen Bedingungen angesehen werden.

7. Welche Längen sind verfügbar?

Je nach Produkt und Anwendung liefert WITFLON PTFE-Kapillarschläuche in unterschiedlichen Längen.

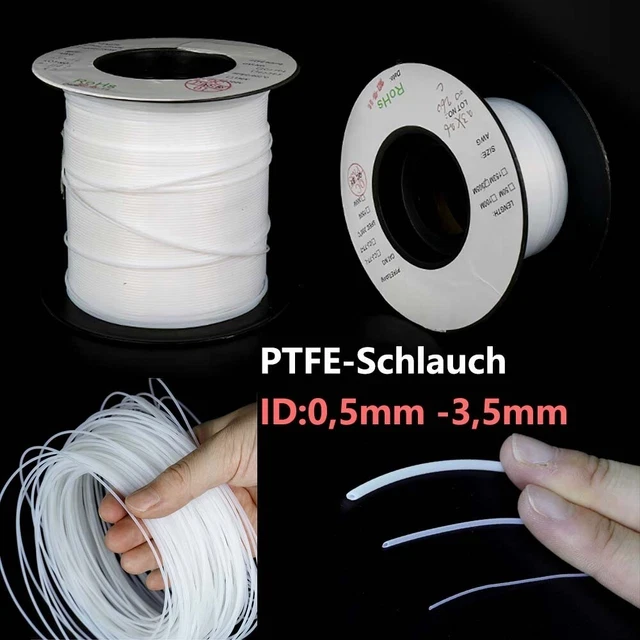

Zum Beispiel ist esFlexibler, transparenter PTFE-Schlauch mit 1 mm Innendurchmesser und 2 mm Außendurchmesserist unter aufgeführt305 Meter pro Spule oder individuell. Andere Produkte haben unterschiedliche Verpackungslängen und WITFLON gibt an, dass Produktionszeit und Liefervereinbarungen von der Bestellmenge und -spezifikation abhängen.

Sonderlängen können angefragt werden für:

• Labormontagen
• Medizinische Komponenten
• Elektrische Isolierung
• Geräteschläuche
• OEM-Produktion
• Auf Länge zugeschnittene Bausätze
• Geben Sie für ein Angebot Folgendes an:

Erforderliche Länge pro Stück + Gesamtmenge + Verpackungsart

Zum Beispiel:

500 mm/Stück × 10.000 Stück

ist für die Produktionsplanung sinnvoller als die bloße Angabe „10.000 Stück“.

8. Können Sie Muster zur Verfügung stellen?

Ja.

WITFLON gibt das anMusterbestellungen sind möglich, und die Seite zu Kapillarschläuchen bietet auch einen OEM/ODM-Musterservice. Das Unternehmen gibt an, dass es nach Kundenmustern oder technischen Zeichnungen fertigen und bei Bedarf Formen und Vorrichtungen bauen kann.

Für medizinische Schläuche heißt es in den veröffentlichten Produktinformationen von WITFLON auch, dass die Probenverfügbarkeit unterstützt wird, wobei die Probenzeit üblicherweise als angegeben ist1–2 Tagefür die entsprechende Kategorie medizinischer Schläuche.

Für eine kundenspezifische PTFE-Kapillarprobe stellen Sie Folgendes bereit:

• AUSWEIS
• OD
• Wandstärke
• Länge
• Material
• Farbe
• Toleranz
• Anwendung
• Temperatur
• Druck
• Flüssigkeit
• Zeichnung, falls vorhanden
• Erforderliche Probenmenge

Wenn Sie keine Zeichnung haben, aphysische Probekann auch als Ausgangspunkt verwendet werden. In den veröffentlichten FAQ zu Kapillaren von WITFLON wird ausdrücklich die Produktion anhand von Kundenmustern oder technischen Zeichnungen bestätigt.

Bevor Sie ein Angebot anfordern, bereiten Sie diese Spezifikationen vor:

Die veröffentlichten Produktionskapazitäten von WITFLON umfassen mehr als150 Extrusionsproduktionslinien, 12 Maschinen zur Herstellung medizinischer Rohreund spezielle Reinraumeinrichtungen. In den Werksinformationen heißt es außerdem, dass das Unternehmen sowohl Standard- als auch kundenspezifische Produktion unterstützt, was relevant ist, wenn ein Kapillarröhrchen außerhalb einer herkömmlichen Kataloggröße liegt.

Fordern Sie eine Probe eines PTFE-Kapillarröhrchens an

Geben Sie für eine Standardgröße Folgendes an:ID × AD, Länge und Menge.

Für ein individuelles Kapillarröhrchen senden Sie bitte dieZeichnung oder Musterzusammen mit den erforderlichen Material-, Toleranz- und Einsatzbedingungen. WITFLON kann die Spezifikation überprüfen, die Machbarkeit der Produktion bestätigen und die Musterproduktion vor einer größeren OEM-Bestellung veranlassen
